Заземление

Заземлением называют устройство, предназначенное для защиты человека от поражения электрическим током. Помимо фазного и нулевого в проводку подключают третий проводник, который соединяют с заземлителем. Контур заземления располагается за пределами здания на расстоянии от 1 до 10 м. Согласно требованиям ПУЭ устройство заземляющего контура является обязательным для жилых зданий и объектов промышленного назначения.

Компоненты системы заземления

Для устройства контуров заземления применяют металлоизделия, специально предназначенные для этой цели. Для их изготовления используют медные сплавы, легированную сталь, оцинкованный металл.

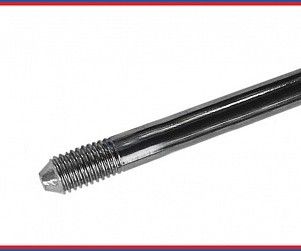

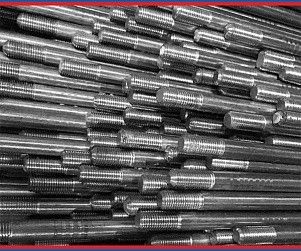

Стержни заземления

Относятся к заземлению штыревого типа, которое считается наиболее простым способом устройства заземляющего контура.

Основные типы электродов заземления:

Материалы, диаметры, площадь сечения, размеры заземляющих стержней должны соответствовать требованиям ГОСТа Р МЭК 62561.2-2014.

Таблица. Характеристики заземляющих электродов.

Материал

Тип профиля

Размеры: диаметр, толщина, диаметры каждой жилы, мм

Медь, луженая медь

полоса

2,0

круг

8,0

канат многопроволочный

1,7

Алюминий

полоса

3,0

круг

8,0

канат многопроволочный

1,63

Алюминий омедненный

круг

8,0

Сплавы алюминия

полоса

2,5

круг

8,0

канат многопроволочный

1,7

Оцинкованная сталь

полоса

2,5

круг

8,0

канат многопроволочный

1,7

Омедненная сталь

круг

8,0

полоса

2,5

Нержавеющая сталь

полоса

2,0

круг

8,0

канат многопроволочный

1,7

Стержни заземления углубляют в почву при помощи кувалды или механизированным способом. Для защиты электродов от ударных нагрузок их оснащают соединительными муфтами и удароприемными головками.

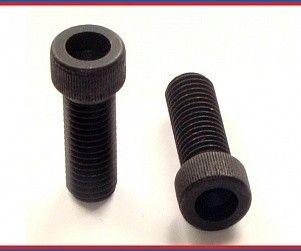

Удароприемные головки

Головки удароприемные служат для передачи ударной энергии от вибромолота к заземляющим стержням. Имеют резьбовое соединения для соединения с электродами и паз для насадки перфоратора. Вкручиваются в соединительную муфту.

Конструктивные особенности удароприемной головки обеспечивают максимальную эффективность прилагаемых усилий без деформации соединительной муфты и самого стержня. Материалом для изготовления удароприемных головок служит нержавеющая и конструкционная сталь, прошедшая термообоработку.

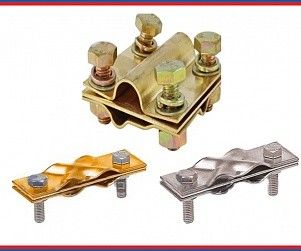

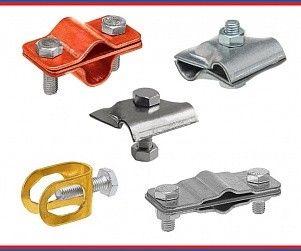

Зажимы заземления

Заземляющие зажимы ГОСТ 21130-75 предназначены для электрического соединения элементов, входящих в модульно-штыревые системы. Предлагаем зажимы со шпилькой, винтом, болтовым соединением, с припаянным к подпорке винтовым соединением, двумя шпильками и пластиной, двумя шпильками и скобой, хомутом и болтовым соединением, с двумя болтами. Изготавливаются из конструкционной оцинкованной или нержавеющей стали.

Самые распространенные типы зажимов:

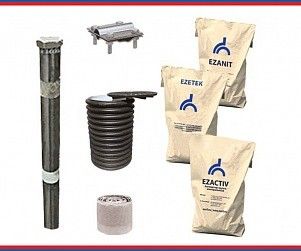

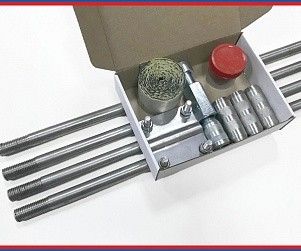

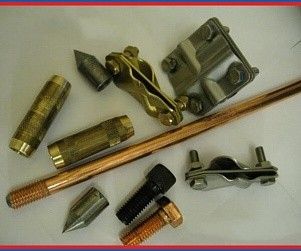

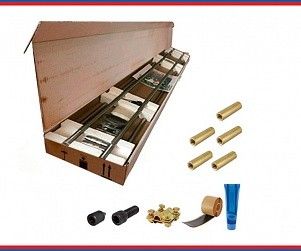

Модульно-штыревые комплекты для заземления

Представляет собой набор элементов, необходимых для устройства контура заземления. Комплекты на основе оцинкованных, нержавеющих, омедненных стержней и уголковых электродов имеют общую длину вертикальных элементов от 3,5 до 50 м. Длина вертикальных элементов от 3 до 10 м.

Стандартная комплектация:

В маркировке комплектов содержится информация о материале исполнения и типе коррозионно-стойкого покрытия. Индексом EZ обозначена омедненная сталь. Маркировка ZN указывает на то, что электроды имеют цинковое покрытие. Комплекты, маркированные CN, изготовлены из нержавеющих марок стали.

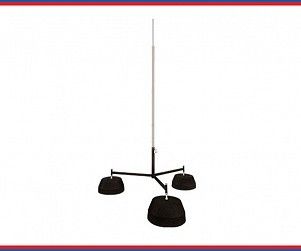

Молниеприемники и мачты

Молниезащита домов, зданий, сооружений и других наземных объектов основана на перехвате прямых электрических разрядов и передачи опасного напряжения по токоотводам на контур заземления. Основным элементом системы является молниеприемник. Стержневые молниеприемники устанавливаются на крышу или могут быть отдельно стоящими (с утяжелителем, с тросовыми растяжками, на складных треногах). Угловые молниеотводы монтируют на фасады, кровлю, коньки крыш.

Комплектация молниеотводов:

Элементы для устройства молниезащиты изготавливают из нержавеющей стали или оцинкованного металла.

Держатели молниеприемников и мачт

В эту категорию входят приспособления, необходимые для монтажа молниеотводящих устройств на поверхности земли, фасадах, различных типах кровельных систем. Материалом для изготовления держателей служит сталь, бетон.

Основные типы держателей:

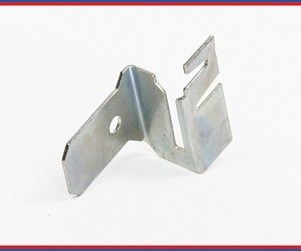

Держатели токоотводов

Держатели для токоотводов и молниеприемных сеток  служат для крепления проводников с круглым сечением диаметром от 6 до 12 мм на кровле и фасадах. Материал исполнения: сталь оцинкованная и нержавеющая, пластик.

Купитькомплекты заземления

Предлагаем большой выбор удерживающих устройств: держатели коньковые, черепичные, фальцевые, для плоской и скатной кровли, для бетонного и деревянного фасада.

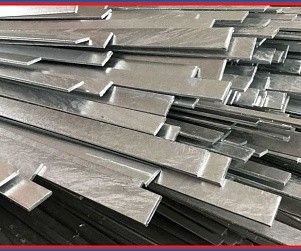

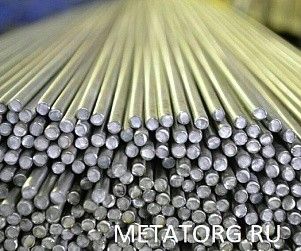

ГК МеталлЭнергоХолдинг реализует проводники для систем молниезащиты и заземления. Предлагаем купить оптом и в розницу катанку, прутки, полосы, уголки оцинкованные, модульно-штыревые комплекты, молниеприемники и мачты, держатели к ним. Оставить заявку, уточнить цены, условия оплаты или сроки доставки можно по телефону, указанному на сайте.
